Die Herstellung integrierter Schaltkreise (ICs) ist ein hochkomplexer, kapitalintensiver Prozess, der erhebliche Anforderungen an technische Präzision, Materialgüte und infrastrukturelle Rahmenbedingungen stellt. Für Cost Engineers ist es essenziell, die einzelnen Kostenkomponenten der IC-Fertigung detailliert zu verstehen, um transparente Kalkulationen zu ermöglichen und fundierte Entscheidungen im strategischen Einkauf und Kostenmanagement zu treffen.
Die IC-Fertigung gliedert sich in drei Hauptprozesse: Waferproduktion, Front-End- und Back-End-Verarbeitung. Besonders die Front-End-Verarbeitung, in der das Schaltungslayout auf das Silizium aufgebracht wird, verursacht den größten Anteil der Gesamtkosten. Laut der im bereitgestellten White Paper dokumentierten Bottom-up-Kalkulation entfallen rund 80 % der Fertigungskosten auf die Front-End-Prozesse. Dabei stellt der Lithographieprozess allein etwa 25 % der Gesamtkosten dar – ein signifikanter Kostentreiber, der sowohl technologisch als auch finanziell hohe Anforderungen stellt.

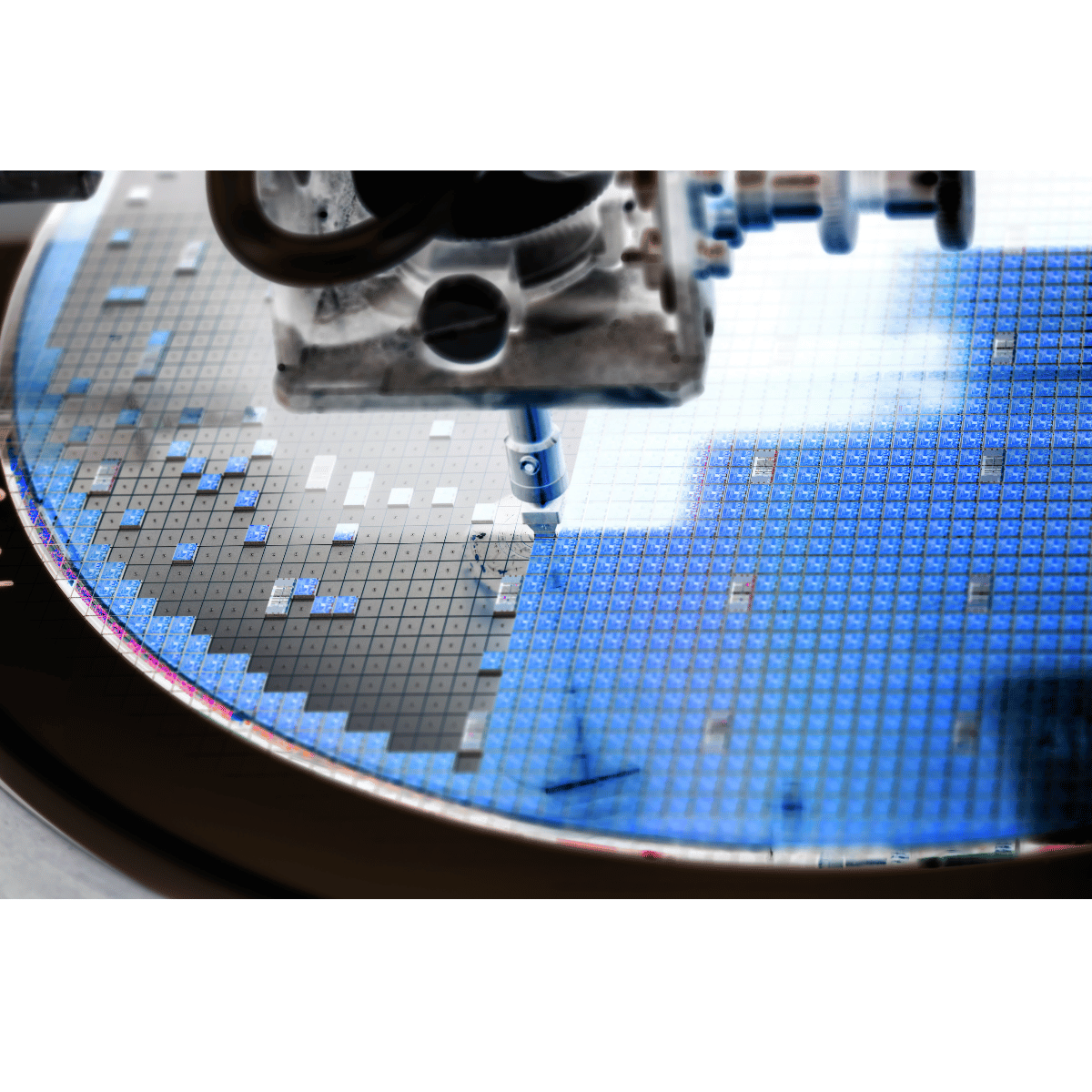

Die Herstellung eines Wafers beginnt mit dem Czochralski-Verfahren, bei dem hochreines Silizium geschmolzen und zu Einkristallen gezogen wird. Anschließend erfolgt das Schneiden der Ingots zu dünnen Scheiben und deren chemische sowie mechanische Aufbereitung. Bereits in dieser Phase werden Kosten durch Materialqualität, Maschineninvestitionen und Prozessparameter beeinflusst. Hierbei sind hochpräzise Anlagen notwendig, die in der Anschaffung mehrere Millionen Dollar kosten können.
Im Front-End-Prozess spielt die Lithographie eine zentrale Rolle. Die Auflösung der Strukturmuster hängt maßgeblich von der verwendeten Lichtquelle ab. Während DUV-Lithographie (Deep Ultraviolet) für viele Standard-ICs ausreichend ist, erfordert die Herstellung moderner Hochleistungschips zunehmend den Einsatz von EUV (Extreme Ultraviolet) Technologie. EUV-Anlagen, die von ASML exklusiv produziert werden, kosten bis zu 300 Millionen USD pro Einheit und tragen damit wesentlich zu den hohen Investitionskosten bei.
Ein weiterer zentraler Kostenfaktor sind die Materialkosten, insbesondere für Wafer, Chemikalien, Gase und Fotomasken. Fotomasken werden bei fortschrittlichen Strukturgrößen deutlich teurer, da sie eine höhere Anzahl von Layern und engere Toleranzen aufweisen. Die Gesamtkosten für einen Maskensatz können mehrere Millionen Dollar betragen. Dabei ist die exakte Ermittlung der Materialkosten pro Die herausfordernd, da diese stark vom Yield, der Defektdichte und den verwendeten Prozessparametern abhängen.
Ein oft unterschätzter, aber enorm bedeutender Kostenblock sind die Overhead-Kosten. Diese umfassen u. a. Reinrauminstandhaltung, Energieversorgung, IT-Infrastruktur, indirekte Arbeitskräfte und allgemeine Verwaltungskosten. Gerade bei fortschrittlichen Fertigungstechnologien steigen die Overhead-Kosten signifikant, da zusätzliche Qualitäts- und Prozesskontrollen notwendig werden. Benchmarks zur regionalen Standortbewertung (z. B. USA vs. Taiwan) sind hier für eine realitätsnahe Kalkulation unerlässlich.
Die Back-End-Prozesse, wie das Vereinzeln der Dies, die elektrische Kontaktierung und das Gehäuse-Design, machen ca. 20 % der gesamten IC-Fertigungskosten aus. Trotz der geringeren Komplexität im Vergleich zum Front-End erfordern diese Prozesse spezifische Materialien, präzise Maschinenführung und teilweise manuelle Arbeitsschritte, die wiederum die Kosten beeinflussen.
Zusammenfassend zeigt sich, dass für eine belastbare IC Fabrication Cost Breakdown eine vollständige Bottom-up-Analyse erforderlich ist. Diese sollte Investitionskosten, Materialaufwände, Prozessparameter sowie regionale und technische Besonderheiten einbeziehen. Für Cost Engineers bildet diese Methodik die Grundlage, um Kostentreiber zu identifizieren und in Benchmarks, Preisverhandlungen oder Make-or-Buy-Entscheidungen (ohne deren explizite Nennung) gezielt einfließen zu lassen.
📄 Hier können Sie das vollständige White Paper einsehen:
WhitePaper: Cost Calculation of Integrated Circuits (PDF)
